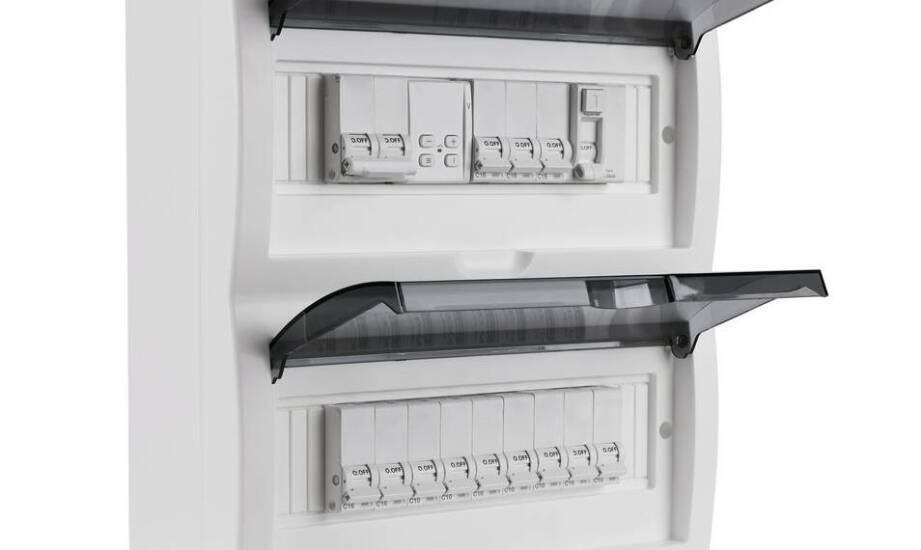

Jak dobrać zabezpieczenie przeciwprzepięciowe do domu, fotowoltaiki i rozdzielnicy przemysłowej

Ochrona przeciwprzepięciowa rzadko sprowadza się do wyboru jednego uniwersalnego urządzenia. Warunki panujące w standardowym budynku mieszkalnym drastycznie różnią się od specyfiki zaawansowanych instalacji fotowoltaicznych czy rozbudowanych rozdzielnic przemysłowych. Każdy z tych obiektów charakteryzuje się inną topologią sieci, odmiennym ryzykiem uderzenia pioruna oraz zupełnie inną wrażliwością podłączonych sprzętów. Prawidłowe zabezpieczenie instalacji wymaga więc spojrzenia na budynek jako całościowy system, w którym rodzaj zastosowanych aparatów zależy bezpośrednio od układu zasilania i lokalnego otoczenia.

Różnice w doborze aparatury do specyfiki budynku

Punktem wyjścia przy projektowaniu zabezpieczeń dla standardowego domu jednorodzinnego jest zazwyczaj brak zewnętrznej instalacji odgromowej. Taka sytuacja pozwala najczęściej zastosować aparaty typu 2, dawniej określane jako klasa C, które skutecznie redukują przepięcia wtórne do bezpiecznego poziomu 2,5 kV. Całkowicie inaczej wygląda sytuacja w obiektach usługowych oraz przemysłowych. Wymaga się tam instalacji aparatów typu 1 w głównym złączu kablowym, ponieważ rozbudowana sieć zasilająca znacznie potęguje ryzyko wniknięcia prądów piorunowych o wysokiej energii. Takie podzespoły muszą wytrzymać napięcie udarowe rzędu 4 kV. Z kolei układy fotowoltaiczne wprowadzają konieczność dwutorowego podejścia do ochrony. Instalator musi uwzględnić napięcie maksymalne strony stałoprądowej Ucpv sięgające 1000 V lub 1500 V, montując przeznaczone do tego aparaty DC możliwie blisko falownika. Niezależnie od tego należy zabezpieczyć także stronę zmiennoprądową AC.

Wymagania wobec aparatury ochronnej rosną proporcjonalnie do skomplikowania samego układu. Długość przewodów zasilających odgrywa tutaj kluczową rolę. Jeśli dystans między zabezpieczeniem a chronionym urządzeniem przekracza 10 metrów, indukowane napięcia drastycznie rosną, co wymusza powielenie aparatów na końcu linii. Kolejnym czynnikiem jest ekspozycja obiektu na wyładowania atmosferyczne. W Polsce wskaźnik gęstości wyładowań Ng wynosi średnio poniżej 5 na kilometr kwadratowy rocznie. Jednak w terenach otwartych i pagórkowatych wartość ta często przekracza 1, co stanowi bezwzględne wskazanie do montażu zabezpieczeń pierwszego stopnia. Należy także pamiętać o najdelikatniejszych odbiornikach. Wszechobecna dzisiaj wrażliwa elektronika wymaga wsparcia aparatami typu 3, które obniżają napięcie udarowe do poziomu 1,5 kV. Montuje się je bezpośrednio przy samych urządzeniach lub w lokalnych podrozdzielnicach.

Konsekwencje błędów montażowych i organizacja rozdzielnicy

Zbyt słabe zabezpieczenie lub jego całkowity brak prowadzi do natychmiastowych uszkodzeń elektroniki podczas burzy. W budynkach mieszkalnych kończy się to zazwyczaj spaleniem drogiego sprzętu AGD, telewizorów oraz systemów inteligentnego domu. W przemyśle awarie obejmują czułe sterowniki PLC, napędy maszyn oraz komputery przemysłowe, co powoduje kosztowne przestoje całych linii produkcyjnych. Szczególnie dotkliwe są usterki w instalacjach słonecznych, gdzie brak aparatów po stronie prądu stałego oznacza nieodwracalne uszkodzenie falownika. Taka awaria wymusza wymianę komponentu wartego często kilkanaście tysięcy złotych. Aby uniknąć takich scenariuszy, właściwie dobrane ograniczniki przepięć muszą zostać zintegrowane z układem już na etapie planowania tras kablowych. Szeroki asortyment takich urządzeń ochronnych, w który zaopatruje instalatorów hurtownia Elektryk, ułatwia szybkie dopasowanie parametrów ochrony do konkretnej topologii sieci na placu budowy.

Nawet najlepsza aparatura nie spełni swojego zadania, jeśli zostanie błędnie wpięta w obwód przez instalatora. Kluczowym błędem montażowym jest pozostawienie zbyt długich przewodów przyłączeniowych wewnątrz szafy sterowniczej. Zgodnie z wytycznymi normy PN-EN 61643-11 odcinki łączące zaciski z szyną uziemiającą PE nie mogą przekraczać 0,5 metra. Przekroczenie tej fizycznej bariery powoduje niebezpieczny wzrost napięcia na samym przewodzie instalacyjnym. Obciąża to ostatecznie izolację chronionych urządzeń, dając jedynie złudne poczucie bezpieczeństwa. Dodatkowo wszystkie aparaty ochronne wymagają właściwej koordynacji z wyłącznikami nadprądowymi, aby zapobiec niekontrolowanemu odcięciu zasilania w całym budynku podczas odprowadzania potężnego ładunku do ziemi.

Właściwa ochrona przeciwprzepięciowa nigdy nie jest dziełem przypadku, a uniwersalne rozwiązania w tej dziedzinie po prostu nie istnieją. Proces rzetelnego doboru zawsze rozpoczyna się od przeprowadzenia analizy ryzyka piorunowego CRL oraz wnikliwej fizycznej oceny miejsca planowanego montażu. Dopiero po uwzględnieniu lokalnej gęstości wyładowań atmosferycznych, skrupulatnym zmierzeniu długości linii kablowych oraz określeniu profilu wrażliwości końcowych odbiorników można wskazać konkretną specyfikację techniczną aparatury. Taka inżynierska sekwencja decyzyjna gwarantuje ostatecznie, że poziom ochrony utrzymany na zaciskach pozostanie trwale niższy niż wytrzymałość udarowa izolacji najsłabszego ogniwa w całej instalacji.
