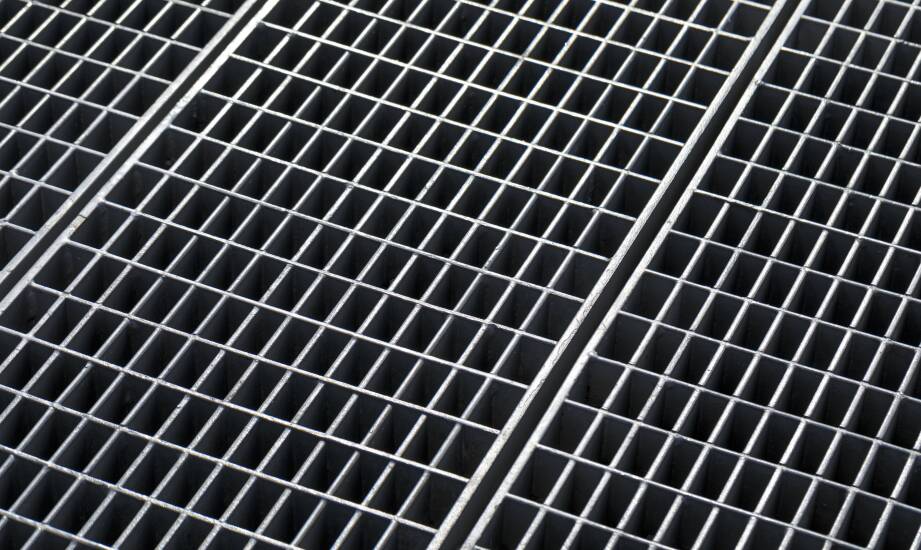

Jak czytać normy i parametry, które naprawdę opisują kratę WEMA w projekcie przemysłowym

W projekcie przemysłowym samo określenie wyrobu jako kraty zgrzewanej nie wystarcza do prawidłowego doboru materiału. O zastosowaniu danego elementu w konkretnych warunkach decydują szczegółowe parametry zapisane w opisie technicznym. Definiują one dopuszczalną nośność, sztywność układu oraz odporność na trudne warunki eksploatacji. Zrozumienie tych wartości pozwala inżynierom uniknąć błędów projektowych, które mogłyby prowadzić do uszkodzeń podestów pod wpływem obciążeń dynamicznych. Konstrukcje stalowe w fabrykach, elektrowniach czy zakładach chemicznych wymagają bezwzględnej niezawodności, dlatego każdy użyty komponent musi przejść weryfikację wytrzymałościową.

Przeczytaj również: Czy warto inwestować w profesjonalną hydroizolację dachu płaskiego? Argumenty za i przeciw

Różnica między nazwą handlową a specyfikacją techniczną

Nazwa handlowa odnosi się zazwyczaj do standardowych wyrobów zgrzewanych o rozstawie oczek 34×38 mm, produkowanych z węglowej stali konstrukcyjnej. Taka ogólna klasyfikacja nie precyzuje jednak kluczowych cech, które warunkują bezpieczeństwo użytkowania. Odbiorca reprezentujący sektor przemysłowy nie powinien opierać decyzji o zakupie wyłącznie na zdjęciu poglądowym w katalogu. Identycznie wyglądające z góry panele mogą różnić się grubością materiału, a tym samym wykazywać zupełnie inne właściwości mechaniczne podczas prób obciążeniowych. Wysokość i grubość płaskownika nośnego determinują zdolność do przenoszenia obciążeń, co bezpośrednio wpływa na sztywność całego ciągu komunikacyjnego. Specyfikacja techniczna zawiera precyzyjne dane dotyczące wymiarów ramy, zastosowanego gatunku stali oraz metody nałożenia powłoki antykorozyjnej. Łódzki producent SAKOSTAL realizuje zlecenia na podstawie szczegółowych wytycznych inżynieryjnych, dobierając przekroje materiału do zakładanej nośności stropu. Analiza dokumentacji technicznej pozwala na szybką weryfikację zgodności wyrobu z rygorystycznymi wymaganiami projektu budowlanego.

Przeczytaj również: Ładowarki teleskopowe — kluczowe cechy, zastosowania i wybór

Kluczowe parametry konstrukcyjne i ich wpływ na nośność

Przekrój płaskownika nośnego, rozstaw elementów poprzecznych oraz wielkość pojedynczego oczka to najważniejsze zmienne warunkujące zachowanie stalowej konstrukcji pod obciążeniem. Płaskownik o wymiarach z zakresu od 25×2 mm do nawet 70×5 mm stanowi oś układu odpowiedzialną za przenoszenie sił nacisku. Zwiększenie wysokości i grubości profilu nośnego podnosi dopuszczalną masę użytkową i drastycznie redukuje zjawisko ugięcia. Rozstaw elementów podawany jest najczęściej jako pierwsza wartość w formacie wymiarowym oczka.

Przeczytaj również: Zastosowanie wkrętów dociskowych w systemach transportowych

Konstruktorzy dobierają parametry geometryczne w oparciu o analizę środowiska pracy:

• Mniejszy rozstaw płaskowników nośnych zwiększa zagęszczenie elementów stalowych na metr kwadratowy, co skutecznie optymalizuje rozkład sił skupionych od kół maszyn.

• Zmniejszona wielkość oczka podnosi bezpieczeństwo ruchu pieszego oraz uniemożliwia wpadanie narzędzi serwisowych na niższe kondygnacje technologiczne.

• Zastosowanie prętów skręcanych stabilizuje całą ramę podczas procesu zgrzewania oporowego, nadając jej pożądaną sprężystość.

Prawidłowo zwymiarowana krata wema wymaga uprzedniego zdefiniowania charakteru sił oddziałujących na podest. Zewnętrzne platformy narażone na ciągły ruch ciężkich wózków widłowych ulegają przyspieszonemu zmęczeniu materiału przy źle dobranej sztywności siatki. Profil powierzchni decyduje z kolei o właściwościach ciernych posadzki. Wykorzystanie wariantu serratowanego ze specjalnymi nacięciami na płaskownikach poprawia przyczepność obuwia roboczego, co skutecznie minimalizuje ryzyko groźnych wypadków na śliskich, zaolejonych ciągach komunikacyjnych.

Normy techniczne jako podstawa specyfikacji materiałowej

Międzynarodowe standardy inżynieryjne systematyzują zasady oznaczania wyrobów hutniczych i tworzą obiektywny punkt odniesienia przy weryfikacji dostaw. Podstawowym dokumentem określającym ramy wymiarowe, dopuszczalne materiały wykonania oraz metodykę wyznaczania nośności jest niemiecka norma DIN 24537. Wykorzystanie zunifikowanego nazewnictwa technicznego pozwala precyzyjnie skomunikować oczekiwania projektanta z możliwościami technologicznymi zakładu produkcyjnego. Budowa bezpiecznych ciągów schodowych wymaga uwzględnienia równoległej normy DIN 24531, która reguluje geometrię i wytrzymałość pojedynczych stopni.

Dodatkowe rygory jakościowe wynikają z wytycznych RAL GZ 638, definiujących maksymalne tolerancje odchyłek wymiarowych dla skomplikowanych układów wielopoziomowych. Proces tworzenia trwałej bariery ochronnej poprzez cynkowanie ogniowe podlega surowym wymogom standardu PN-EN ISO 1461. Katalogowe opisy asortymentu zawsze bazują na zestawieniu tych dokumentów z gabarytami fizycznymi elementu. Całkowita zgodność z wymienionymi wymogami prawnymi daje inwestorowi gwarancję, że zamontowany podest stalowy przetrwa wieloletnią, intensywną eksploatację w agresywnym środowisku chemicznym. O doborze właściwego rozwiązania nie decyduje obiegowa nazwa, lecz skrupulatna weryfikacja obciążeń granicznych i warunków środowiskowych.
