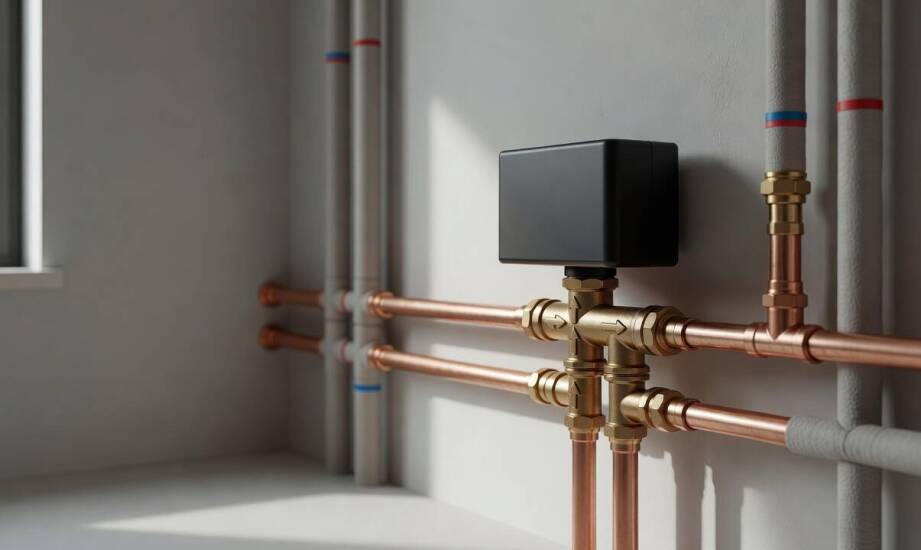

Jak budowa zaworu trójdrogowego decyduje o tym, czy miesza, czy przełącza przepływ

W instalacjach grzewczych i sanitarnych jeden niepozorny element często decyduje o stabilności całego układu hydraulicznego. Ten sam korpus z trzema wyjściami może pełnić zupełnie inną rolę w zależności od sposobu podłączenia oraz przypisanej mu funkcji. Instalator staje tu przed zasadniczym dylematem, ponieważ musi rozstrzygnąć, czy konkretny obieg wymaga płynnego mieszania temperatur, czy jedynie kategorycznej zmiany kierunku przepływu czynnika roboczego. Wybór niewłaściwej konfiguracji natychmiast zaburza równowagę hydrauliczną, co prowadzi do drastycznego spadku wydajności cieplnej. Zrozumienie fizyki przepływu wewnątrz tego komponentu pozwala uniknąć powielania błędów montażowych i kosztownych poprawek serwisowych.

Mechanika pracy strumieni na poziomie portów

Zasada działania armatury zależy bezpośrednio od wewnętrznej budowy oraz przypisania poszczególnych króćców do obiegów. Element mieszający łączy dwa strumienie medium o różnej energii cieplnej w jeden wspólny wypływ. W nomenklaturze instalacyjnej porty te oznacza się najczęściej jako A dla zasilania gorącego, B dla chłodniejszego powrotu oraz AB dla wyjścia zmieszanego. Przepływ przez wejście A reguluje się w płynnym zakresie, a wejście B odpowiednio uzupełnia brakującą objętość wody. Dzięki temu układ uzyskuje dokładnie zadaną temperaturę na wyjściu AB bez zmiany całkowitego zładu cieczy w obiegu.

Zupełnie inaczej zachowuje się wariant przełączający, często nazywany dzielącym układem hydraulicznym. W tym przypadku jeden główny strumień trafiający do portu AB kieruje się w całości do portu A lub do portu B. Wewnątrz korpusu nie zachodzi proces mieszania chłodnego i gorącego medium. Woda płynie całą swoją objętością w jedną z dwóch dostępnych gałęzi, szczelnie zamykając jednocześnie drugą drogę powrotną.

Na zachowanie cieczy ogromny wpływ ma sama geometria korpusu odlewu. W modelach o kształcie litery T prosty kanał przepływowy między dwoma przeciwległymi portami generuje znacznie niższy spadek ciśnienia niż kanał zagięty pod kątem prostym. Współczynnik Kv, określający przepustowość wyrażoną w metrach sześciennych na godzinę, zmienia się w zależności od drogi obranej przez wodę. Elementy wyposażone w wewnętrzną kulę lub grzyb stożkowy wykazują zmienne opory w zależności od kąta wychylenia detalu roboczego. Nierównomierne opory sprawiają, że w rozbudowanym układzie z pompą obiegową jedna sekcja zasilania otrzymuje mniej czynnika, podczas gdy druga zostaje nim przesycona.

Wpływ parametrów hydraulicznych na dobór armatury

Każdy z omawianych trybów pracy znajduje ścisłe techniczne uzasadnienie w określonych typach instalacji. W modernizowanych kotłowniach opartych na paliwach stałych funkcja mieszająca chroni powrót źródła ciepła przed zbyt niską temperaturą. Taki obieg zapobiega niszczącej kondensacji spalin na stalowym wymienniku. W nowszych układach płaszczyznowych odpowiednio skonfigurowany zawór 3 drogowy obniża temperaturę zasilania pętli podłogowych do bezpiecznego poziomu rzędu 35–45 stopni Celsjusza. Dba on o ochronę rur polietylenowych przed uszkodzeniem. Z kolei tryb przełączający stosuje się powszechnie przy realizacji priorytetu ciepłej wody użytkowej. Mechanizm kieruje wówczas całą dostępną moc z kotła bezpośrednio do wężownicy zasobnika.

Zignorowanie różnic w budowie wewnętrznej i zamontowanie niewłaściwej wersji komponentu wywołuje szereg charakterystycznych awarii. Typowe objawy sprzętowe obejmują:

• głośny szum i trzaski w rurach wywołane zjawiskiem kawitacji przy nadmiernej prędkości cieczy,
• nierównomierne zasilanie poszczególnych pętli ogrzewania płaszczyznowego,
• wahania temperatury na wyjściu z rozdzielacza utrudniające kalibrację stref grzewczych,
• przyspieszone zużycie wirnika pompy obiegowej zmagającej się ze zbyt mocnym dławieniem przepływu.

Przejście od założeń teoretycznych do konkretnych rozwiązań sprzętowych dobrze obrazuje mosiężna armatura firmy DIAMOND, produkującej certyfikowane systemy grzewcze i sanitarne. Przykładowy model TYP 18 pracuje stabilnie przy ciśnieniu roboczym do 10 barów i znosi obciążenie termiczne do 110 stopni Celsjusza. Komponent ten służy głównie do precyzyjnego podmieszania w układach centralnego ogrzewania. Prawidłowe działanie takiej armatury zależy od dopasowania napędu do specyfiki obiegu. Siłownik obrotowy sterujący ruchem zwieradła musi generować moment obrotowy na poziomie 5–20 Nm i wykonywać pełny skok w czasie odpowiadającym bezwładności cieplnej obsługiwanego budynku.

Fizyczna budowa elementu sterującego przepływem wymusza na instalatorze przyjęcie odpowiedniej strategii montażu. Zanim komponent trafi na rurociąg, konieczne jest przeanalizowanie mapy ciśnień w instalacji. Projektant musi wyznaczyć wymagany przepływ nominalny oraz przewidzieć logikę działania automatyki sterującej. Precyzyjne określenie docelowego zakresu temperatur na każdym króćcu to jedyny pewny sposób na uniknięcie podstawowych błędów hydraulicznych. Dopiero po zestawieniu tych parametrów można podjąć ostateczną decyzję o wyborze korpusu mieszającego lub przełączającego.
