Frezowanie czy toczenie CNC — jak dobrać proces do geometrii detalu na zamówienie

Wyobraź sobie wysoce złożony detal zaprojektowany dla nowoczesnego sektora energetycznego — na przykład masywny wałek napędowy turbiny. Element ten posiada precyzyjne otwory wewnętrzne, skomplikowane gwinty oraz asymetryczne, płaskie kieszenie montażowe na kołnierze. Żaden pojedynczy proces obróbczy nie ukształtuje takiego elementu w jednym kroku. Inżynierowie muszą starannie zaplanować całą sekwencję metod ubytkowych, aby zachować ciągłość włókien materiałowych.

Główna bryła obrotowa kategorycznie wymusza wykorzystanie toczenia ze względu na potrzebę zachowania pełnej symetrii osiowej oraz precyzyjnego wyważenia materiału. Z kolei bezpieczne roztaczanie otworów poprzecznych czy ukształtowanie płaskich kieszeni pod wpusty wymaga wdrożenia wieloosiowego frezowania. Ten pojedynczy, zaawansowany technicznie komponent doskonale obrazuje, w jaki sposób docelowy kształt surowca bezpośrednio dyktuje inżynierom wybór odpowiedniej technologii produkcyjnej.

Kinematyka procesów obróbczych – jak ruch determinuje docelowy kształt

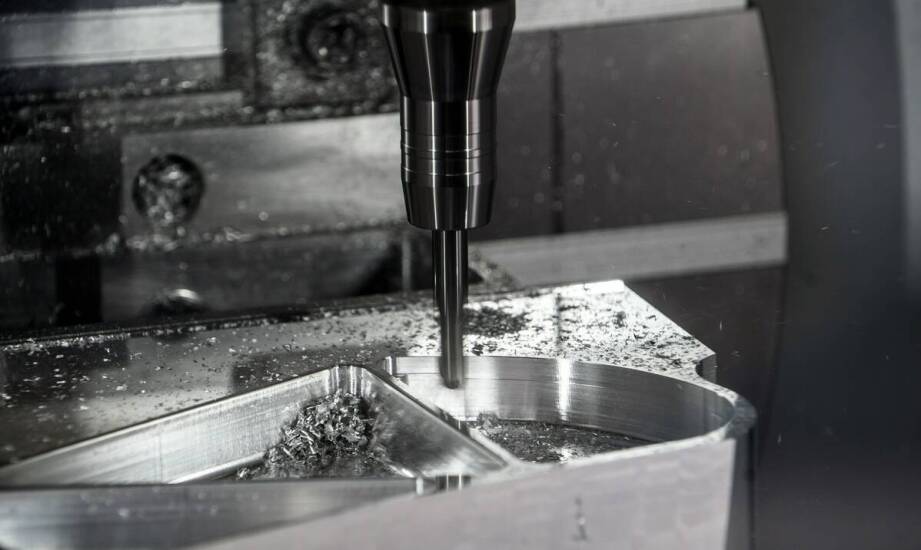

Zrozumienie procesów ubytkowych wymaga w pierwszej kolejności przyjrzenia się mechanice pracy samych maszyn CNC. To właśnie z dystrybucji ruchu wrzeciona i posuwów wynikają późniejsze możliwości formowania struktury metalu. W przypadku klasycznego frezowania narzędzie skrawające wykonuje bardzo szybki ruch obrotowy wokół własnej osi, podczas gdy obrabiany materiał pozostaje nieruchomy lub przemieszcza się powoli wzdłuż osi liniowych. Taka charakterystyka układu pozwala na bezproblemowe formowanie idealnie płaskich powierzchni, wycinanie głębokich rowków oraz tworzenie bardzo złożonych kształtów przestrzennych. Wykorzystanie nowoczesnych centrów obróbczych wyposażonych w trzy, cztery lub pięć płynnie współpracujących osi ma ogromne znaczenie dla detali o nieregularnych geometriach, które pozbawione są wyraźnego punktu centralnego obrotu.

Inna mechanika towarzyszy toczeniu CNC. W tym wyspecjalizowanym procesie obrabiany blok materiału zostaje trwale osadzony w obrotowym uchwycie tokarki i wprawiony w ciągły ruch, a sztywne narzędzie skrawające przesuwa się wzdłużnie lub poprzecznie. Dzięki tak poprowadzonej kinematyce maszyna sprawnie i równomiernie zdejmuje kolejne warstwy metalu z zewnętrznej lub wewnętrznej obwiedni detalu. Proces ten okazuje się optymalny w przypadku formowania cylindrów, stożków, precyzyjnych wałków prowadzących oraz gwintów wielozwojowych. Współczesny przemysł maszynowy chętnie wykorzystuje także wielozadaniowe centra tokarskie wyposażone w napędzane narzędzia. Taka konfiguracja pozwala na wykonywanie prostego frezowania bez konieczności czasochłonnego odpinania detalu z uchwytu głównego.

Kryteria technologiczne doboru metody skrawania

Technolodzy produkcji nigdy nie kierują projektów na konkretny typ obrabiarki w sposób przypadkowy. Ich ostateczna decyzja wynika z dokładnej analizy wymagań tolerancyjnych stawianych wybranym stopom metali. Głównymi czynnikami, które przesądzają o dominującej technologii ubytkowej, pozostają:

• Bariery narzucane przez geometrię bazową: Frezowanie przejmuje zlecenia z dużą ilością płaskich profili i otworów nieosiowych. Toczenie dedykowane jest detalom bazującym na ścisłej symetrii obrotowej, takim jak tuleje czy tarcze hamulcowe.
• Zachowanie materiału pod wpływem działających sił skrawania: W przypadku twardych stopów stali frezowanie zapewnia wyższą stabilność wymiarową dzięki wieloostrzowym głowicom, które bezpiecznie rozkładają ogromne siły tnące na znacznie większą powierzchnię roboczą.
• Oczekiwana klasa dokładności i bazowa chropowatość: Toczenie długich wałków pozwala na seryjne osiąganie rygorystycznych klas dokładności z przedziału IT7–IT8. Z kolei frezowanie wieloosiowe bardzo stabilnie operuje w standardowym przedziale tolerancji rzędu ±0,05 milimetra.

Znaczenie ma również sam proces odprowadzania gorących wiórów z zamkniętej przestrzeni roboczej maszyny. Tokarki radzą sobie z tym naturalnie dzięki działaniu siły odśrodkowej i samej grawitacji. Przy frezowaniu głębokich kieszeni konieczne jest często stosowanie wysokociśnieniowego chłodzenia podawanego bezpośrednio przez wrzeciono, co skutecznie wypłukuje urobiony materiał. W obu procesach technologicznych ogromne znaczenie odgrywa właściwe ustawienie parametrów pracy napędu. Powszechnie przyjmuje się, że wysokie prędkości obrotowe połączone z minimalnym posuwem zauważalnie poprawiają wskaźnik chropowatości Ra, ale jednocześnie potęgują ryzyko wpadania układu maszyny w drgania. Przekroczenie granicy stabilności prowadzi do przedwczesnego wykruszenia twardych płytek skrawających i trwałego pogorszenia jakości formowanej powierzchni.

Integracja cyfrowych projektów ze środowiskiem produkcyjnym

Współczesna obróbka metali stanowi wysoce zaawansowany pomost łączący wirtualne środowisko projektowania CAD z rzeczywistą produkcją w halach fabrycznych. Dedykowane oprogramowanie typu CAM błyskawicznie konwertuje trójwymiarowe modele komputerowe na precyzyjny kod maszynowy G-code. Przewiduje on ścieżki przejścia głowicy tnącej z dokładnością do tysięcznych części milimetra. Dodatkowo zaawansowane algorytmy potrafią z wyprzedzeniem symulować cały proces skrawania, sprawnie wykrywając potencjalne kolizje głowicy z elementami mocującymi.

Dla wielu wymagających branż rynkowym fundamentem wydajnej produkcji staje się stabilna obróbka CNC. Zielona Góra, silnie uprzemysłowiony Śląsk czy też technologiczne zagłębia Wielkopolski stanowią wyraźne przykłady lokalizacji, w których firmy sprawnie kontraktują tego typu wieloetapowe operacje. Spółka Instal Chemik, funkcjonująca w wielkopolskim Kowalewie, rzetelnie obrazuje model takiej szerokiej integracji usługowej. Zespół ten realizuje zaawansowane zlecenia między innymi dla branży lotniczej oraz motoryzacyjnej. W ramach prowadzonych projektów klasyczne frezowanie i toczenie metali łączy się w jeden wydajny łańcuch z precyzyjnym cięciem laserowym twardych blach oraz docelowym malowaniem proszkowym elementów konstrukcyjnych obudów.

Trafny wybór pomiędzy konkretnymi metodami ubytkowymi to zawsze ścisła, inżynieryjna kalkulacja. Wynika ona bezpośrednio z surowej geometrii detalu wejściowego, wyznaczonych w dokumentacji przedziałów tolerancji oraz charakterystyki skrawanego stopu metalu. Odpowiednie dopasowanie wszystkich parametrów obróbczych skutecznie redukuje straty materiałowe, skraca całkowity cykl pracy obrabiarki i minimalizuje odsetek detali wybrakowanych.
